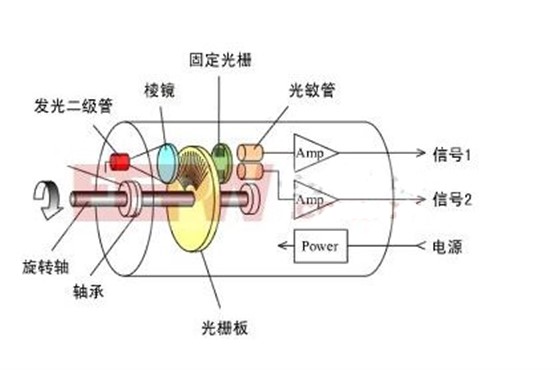

光電編碼器，是一種經過光電轉化將輸出軸上的機械幾何位移量轉化成脈沖或數字量的傳感器。這是目前使用zui多的傳感器，?光電編碼器是由光柵盤和光電檢測設備組成。光柵盤是在必定直徑的圓板上等分地開通若干個長方形孔。因?yàn)楣怆姶a盤與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉，經發光二ji管等電子元件組成的檢測設備檢測輸出若干脈沖信號，其原理示意圖如圖1所示；經過計算每秒光電編碼器輸出脈沖的個數就能反映當時電動機的轉速。此外，為判定旋轉方向，碼盤還可提供相位相差90o的兩路脈沖信號。?依據檢測原理，編碼器可分為光學式、磁式、感應式和電容式。依據其刻度辦法及信號輸出形式，可分為增量式、盡對式以及混合式三種。
