如其名，絕對值編碼器是可以輸出絕對值的編碼器。 我們知道編碼器的結構包括連接軸、碼盤、光源和輸出電路等。 絕對編碼器的編碼輪與相對編碼器有很大不同。

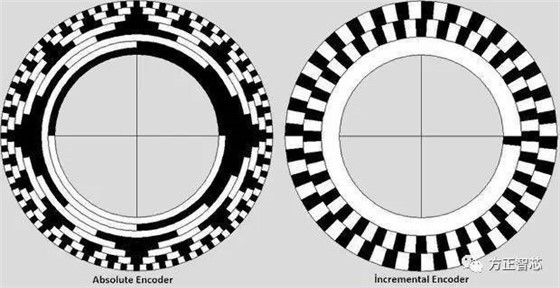

左側是絕對編碼器的代碼輪，右側是增量編碼器的代碼輪。 可以看出，增量編碼器的編碼輪的格子分布均勻，而絕對值編碼器的編碼輪分為大小不同的多個頻帶。 下圖可能看得更清楚。

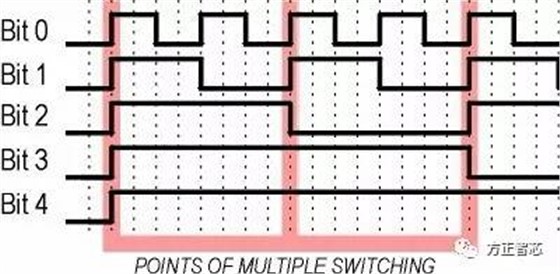

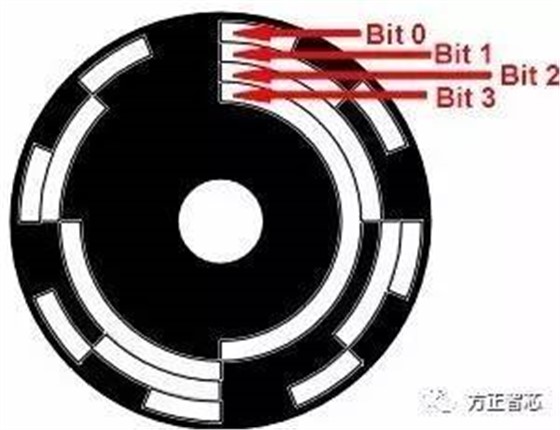

絕對編碼器(Absolute encoder )輸出二進制符號，其編碼盤被分為同心圓狀的多個通道，各通道被稱為“編碼通道”。 每個代碼通道都有表示二進制位的單獨輸出電路。 例如，在上面的照片中，最外面的代碼軌跡表示第0位(Bit0)，最里面的是第1位) Bit1)，第2位) Bit2)，第3位) Bit3)。 碼的數量越多，可測量的范圍越大。 下圖為碼盤旋轉時的碼道輸出電路的波形圖。

絕對值編碼器分為單變形金剛和多變形金剛兩種。 單圈可以測量一圈內的絕對位置，適用于角位移的測量； 可在多圈型中測量的轉速取決于編碼器的設計，一般用于測量長度，確定某一長度內的準確位置。

絕對值編碼器和增量型編碼器主要在以下方面不同。

1 )增量編碼器輸出脈沖信號，絕對編碼器輸出一組二進制值；

2 )增量型編碼器不具有斷電保持功能，但絕對值編碼器可以在斷電后保存數據；

3 )增量型編碼器的轉速不受限制，但絕對編碼器不能超過轉速范圍；
