在現場的實用化中，機械面和電氣面等，安裝會產生各種各樣的問題。 如果不注意或做了不恰當?shù)氖?，?huì)影響編碼器的正常使用和壽命。 以下指南詳細說明了安裝，更有助于應用體驗。

電連接器：

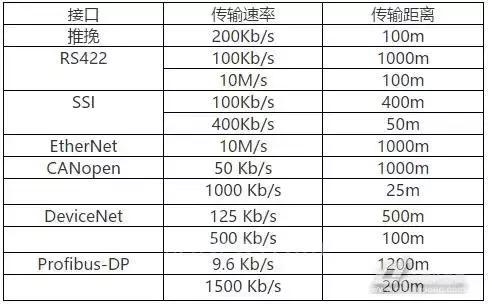

各個電氣接口有各自的特點，也有不同的波特率和傳輸距離，可以根據現場具體的應用環境進行選擇，實際的傳輸距離與傳輸速度、編碼器及通信電纜的安裝干擾環境、接地、電纜選項等有很大關系。

電纜布線：

編碼器的導線按照參數表的電氣說明連接，不使用的導線單獨絕緣包復或增加絕緣蓋，避免與其他信號或電源線短路導致編碼器損壞。

編碼器的電氣配線須在完全切斷電源的狀態下進行，如果連接器或電纜帶電并重新拔插，將容易損壞編碼器。

供給電壓須在額定范圍內，長時間使用高電壓會對編碼器造成損害。

電源電壓應穩定，不要波動太大。 另外，也可以不與變頻器、電磁閥、接觸器等高噪聲設備共用電源，而使用濾波電源。

根據使用環境選擇合適用途的電纜。

(1)選擇在電纜管道中拖動電纜，避免電纜和插座的機械破壞；

2 )加工設備應選用耐油污、冷卻液、切削碎片的電纜，避免電纜連接線和編碼器外殼滲透；

3 )編碼器通信電纜全部選擇專用的屏蔽電纜。

編碼器通信電纜的接線需要注意。

1、通信電纜須遠離電機、變壓器、變頻器等嚴重的磁場干擾設備；

2、通信電纜須與電源電纜、大功率電纜和高噪聲電纜分開鋪設，zui好使用屏蔽良好的金屬電纜套；

3、機柜內與其他電纜的zui小間隔為2cm，機柜外的間隔為50cmz；

4 .空間有限時，請使用金屬隔板、金屬套筒及金屬管道，維持良好的接地。

5、電纜合理布線，避免預約電纜過長，布線槽堵塞；

6 .為避免耦合干擾，應盡可能減少信號電纜和功率電纜平行布線的可能性；

7 .請盡量將電纜配置在靠近金屬部件的位置。 例如，面板、梁和金屬導軌等；

8、須使用金屬電纜支架，保證支架的連接部位導通接地；

組件布局：

在現場安裝編碼器時，不能與變頻器、變壓器、電磁閥等干擾源設備一起安裝，也不能保持10cm的間隔，也不能安裝金屬隔板進行隔離。

與編碼器通信的模塊安裝在電路板內時，不能與變頻器、接觸器等干擾源元件和頻繁開關的開關元件一起設置，也不能保持3cm的間隔，也不能安裝金屬制的隔板進行隔離。接地保護：

電纜的屏蔽層在信號接收端單端接地，以防止兩個接地點之間的漏電流損壞電纜；

如果電纜的屏蔽線不能實現適當?shù)慕拥乇Ｗo(hù)，則為了進行屏蔽，需要連接其他接地線；

長距離接地連接時，需要在產品外殼和接地點之間追加黃綠線作為等電位補償線

屏蔽電纜應在兩端連接電氣部件的金屬外殼(編碼器或控制柜)，并正確連接)與金屬表面有較大面積的接觸)；

以上安裝指導說明可供現場安裝和維護工作參考，有助于提高工作效率，盡早預防故障的發生，保障編碼器的正常工作。
