透光型編碼器有哪幾個結構構成？無錫華爾圣來介紹下：

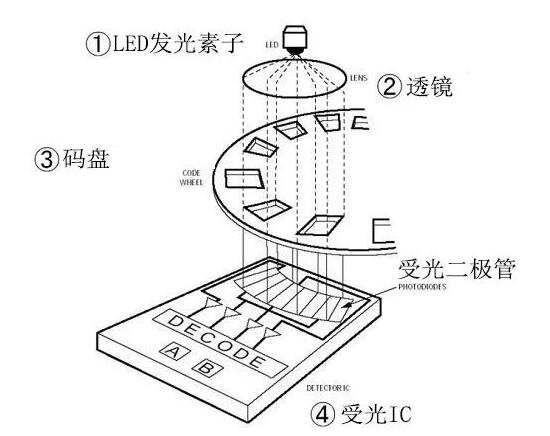

透光型編碼器的構成部分：LED發光元件； 鏡頭； 代碼盤； 接受光集成電路。

首先，LED發光元件的光是錯亂光。 通過透鏡收集光，轉換成平行光。 代碼盤中等間隔地開著幾個長方形的孔。 用信號變換電子元件處理搭載在受光IC上的發光二極管等電子元件，輸出“a相”、“b相”2種方波。

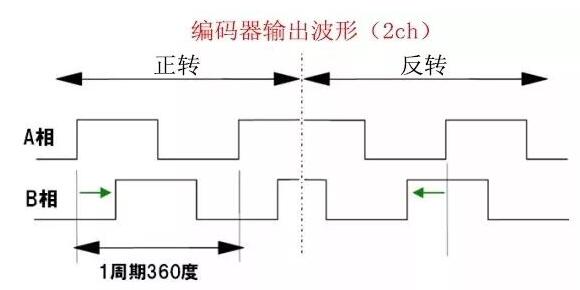

a相和b相的相位關系為世界通用，b相和a相是相差1/4周期的輸出。 通過處理a相和b相2種編碼器輸出，可以明確電機的旋轉方向、旋轉位置以及旋轉速度。 現在，讓我們來談?wù)勅绾螜z測他們。

旋轉方向的檢測

通過檢測出a、b相出現的優先順序，可以判斷旋轉軸的旋轉方向。 例如，編碼器編碼盤順時針旋轉時，b相出現得比a相晚。 拉線輪逆時針旋轉時，b相出現在a相之前。 這種結構不僅用于判別旋轉方向，也用于判別水平驅動時的移動方向。

旋轉位置的檢測

代碼盤(光柵盤)是在一定直徑的圓盤上等分開了幾個長方形的孔。 這里我們家一周有360個長方形的洞。 由于每個長方形孔輸出一個脈沖信號，因此每個脈沖可以檢測出一次相同的旋轉位置。 如果一周有3600個長方形的孔，同樣可以檢測0.1度的角度。

轉速的檢測

測量編碼器輸出的脈沖頻率和編碼器分辨率，可以根據下式簡單計算出編碼器的速度。

轉速(r/min  )=)脈沖頻率/分辨率) 60

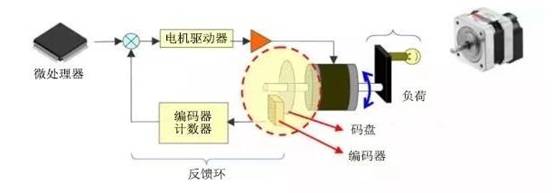

通過有效利用編碼器，可以控制電機的旋轉方向、旋轉位置、轉速。 在上述電梯的例子中，圖4的微處理器輸出控制信號來驅動電動機，安裝在電動機軸上的編碼器輸出信號。 然后，用編碼器計數器處理編碼器輸出，與微處理器的控制信號進行差動比較。 通過比較驅動電機的控制信號和電機旋轉的結果，只向電機提供目標轉速所需的電量。 在這樣的閉合結構中進行比較運算的形態稱為閉環(閉環)。
