怎樣通過變頻器和編碼器實現定位控制？今天無錫華爾圣來介紹下:

并非所有的變頻器都能通過編碼器進行定位控制。 該功能配備了高矢量控制的變頻器和PG卡，只有能夠接收高頻脈沖的變頻器才能實現。

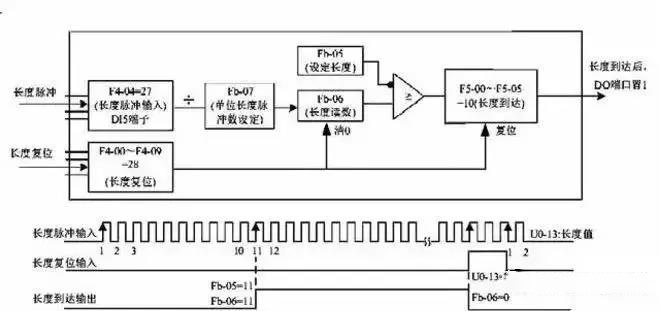

這里以匯豐MD  380高矢量變頻器為例，下圖為長度檢測傳感器控制的定位電路圖。

如上圖所示，長度檢測傳感器只能根據變頻器DI5輸出的脈沖數計算長度，無法識別方向。 其控制長度可以將繼電器(RELAY  )輸出T/A-T/B輸出信號反饋至變頻器的停機輸入端子，從而產生自動停機時間。

只要設定上圖所示的對應的功能代碼的參數即可，編碼器是制作比特流等信號和數據，并轉換為能夠用于通信、發送、存儲的信號形式的裝置。

根據工作原理，編碼器可以分為增量式和絕對值式兩種。 增量編碼器將位移量轉換為周期性的電信號，將該電信號轉換為計數脈沖，用脈沖的個數表示位移的大小。

由于絕對編碼器的各位置與決定的數字代碼相對應，因此其顯示值只與測量的開始位置和結束位置有關，與測量的中間過程無關。

長度檢測傳感器與編碼器類似，但均通過脈沖信號輸出到變頻器的高速脈沖輸入端子口。

實際上是利用變頻器內部的PLC的計數功能來實現的。 編碼器轉速較低時，可以用DI1、DI2、DI3輸入長度檢測傳感器的脈沖信號。

計數值達到設定計數值時，F(xiàn)B-08的多功能數字DO輸出“達到設定計數值”ON信號，然后計數器停止計數。 計數值達到指定計數值FB-09后，多功能數字DO輸出“達到指定計數值”ON信號，此時計數器繼續計數到“設定計數值”。 請看下圖。

變頻器計數可以停電保持。 可以將計數到達DO輸出信號反饋到變頻器停止輸入端子，作為自動控制停止系統。
